Per capire la genesi di questo capolavoro, basta leggere il libro scritto dallo stesso proprietario, Herbert Jacobs “Building with Frank Lloyd Wright. An Illustrated Memoir”, che brevemente riassumo.

Herbert e Katherine Jacobs, dato che la famiglia aumentava di numero, decisero di farsi progettare da Wright un’altra casa più grande ma in campagna. La loro intenzione era di diventare agricoltori ma non a tempo pieno. Wright li aiutò a trovare l’area adatta.

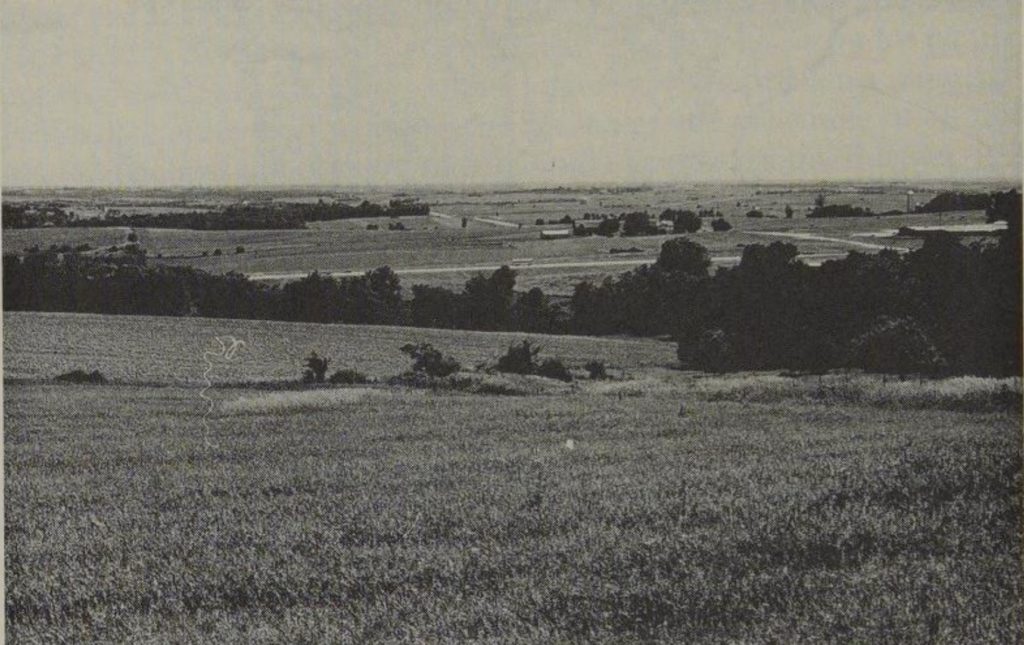

Scelsero una collina ad ovest di Madison, nel sobborgo di Middleton. La collina dominava una vasta zona di campagna del Wisconsin, esposta ai freddi venti del nord e al caldo sole d’estate. In realtà il sito non era una vera e propria collina, ma un vasto terreno con una lunga pendenza, con alle spalle un bosco di querce e a sud una bellissima vista verso le valli e colline del Wisconsin. Nell’immagine qui sotto ecco un esempio di come poteva essere il sito di costruzione della Jacobs 2 nel 1944-48

Esempio della prateria-1
Un esempio del paesaggio a sud-ovest di Middleton

Il panorama a quell’epoca era fatto da dolci colline, boschi, corsi d’acqua, insomma doveva essere proprio un paradiso. Confrontando le carte dell’epoca possiamo vedere l’orografia del luogo a partire dal 1907.

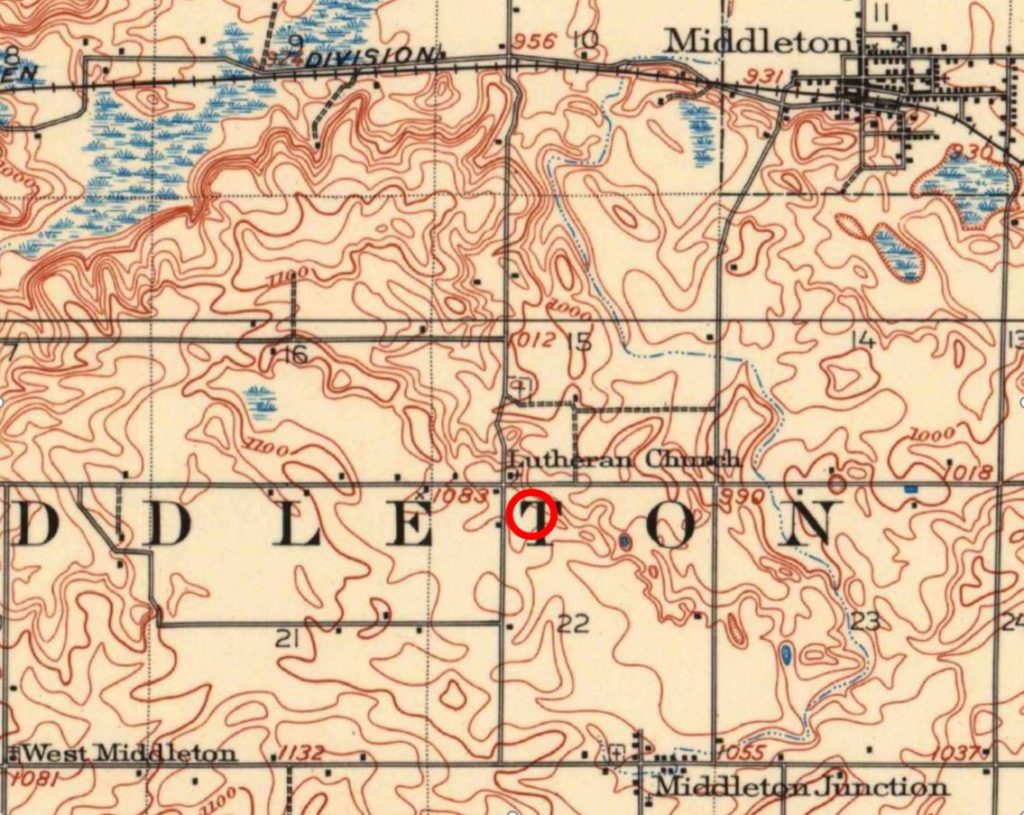

Qui sotto c’è una carta geologica del 1907, presa dal sito USGS (US Geological Survey). Il cerchio rosso indica il luogo di costruzione della Jacobs 2, nei pressi della Chiesa luterana all’incrocio tra la Old Sauk Road e la N Pleasant View Road.

Carta Geologica-1907
Carta Geologica del Wisconsin-1907

Ecco la chiesa Luterana all’incrocio tra la Old Sauk Road e la N Pleasant View Road, costruita nel 1866 da immigrati tedeschi.

Chiesa Luterana all’incrocio tra la Old Sauk Road e la N Pleasant View Road, del 1866.
Chiesa luterana costruita nel 1866

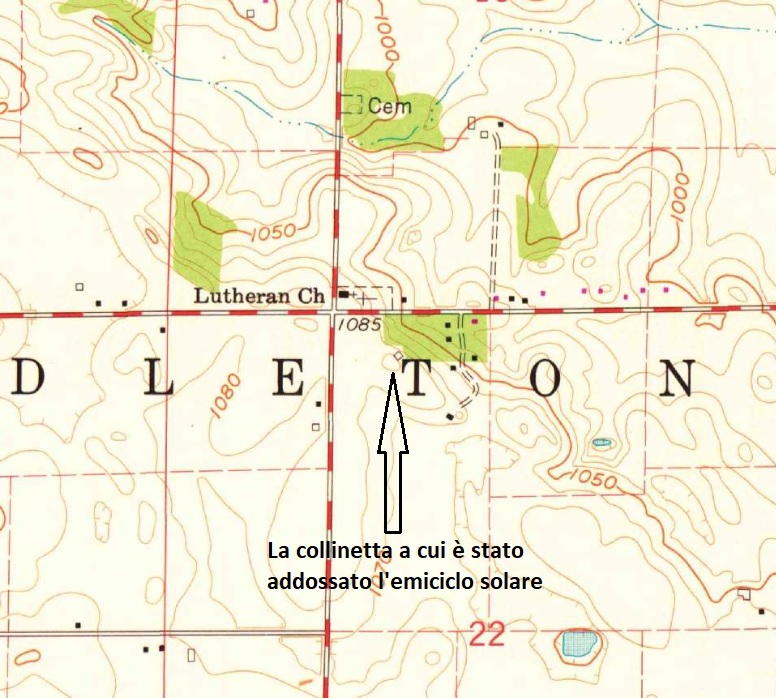

Nella carta sottostante ( presa anch’essa dal sito USGS) ho indicato il luogo di costruzione della Jacobs 2. È una carta geologica più recente, del 1962, dove però non è stato aggiornato l’edificato, infatti la Jacobs 2 non c’è. Ma la scala di rappresentazione è più grande ed è possibile vedere l’andamento delle curve di livello.

Carta geologica del Wisconsin, del 1962
Carta geologica del Wisconsin, del 1962

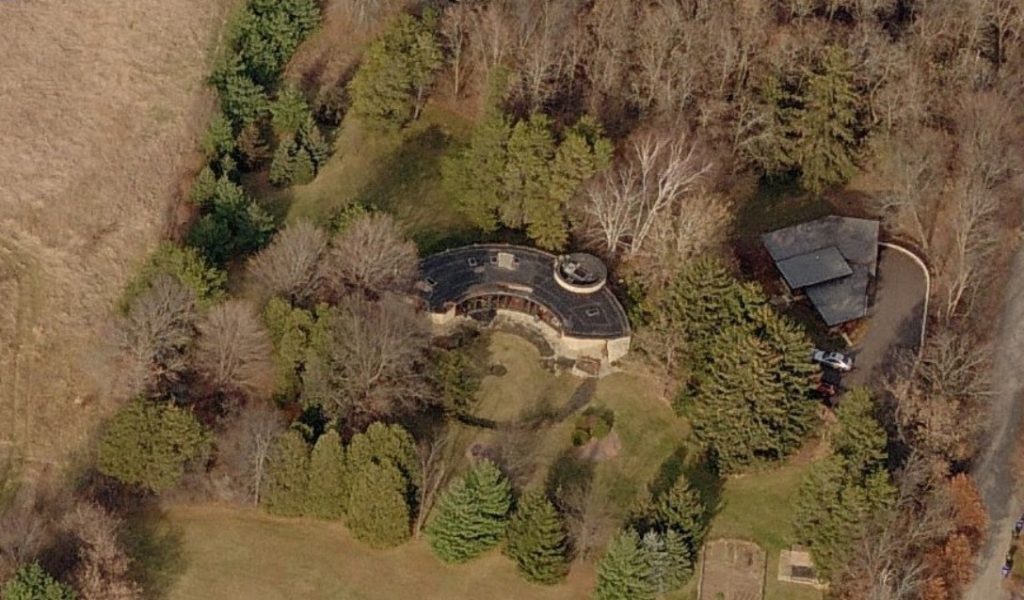

Queste 2 immagini molto più recenti, prese dall’alto e in inverno, mettono bene in luce l’orografia del terreno.

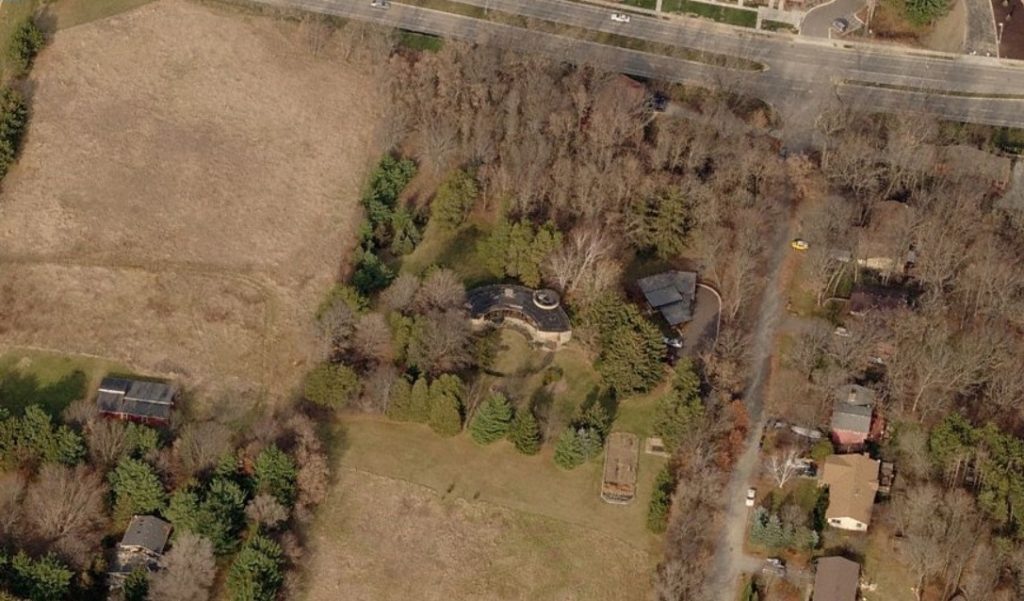

Vista dall'alto in inverno-1
Vista a volo d’uccello in inverno
Vista a volo d’uccello in inverno

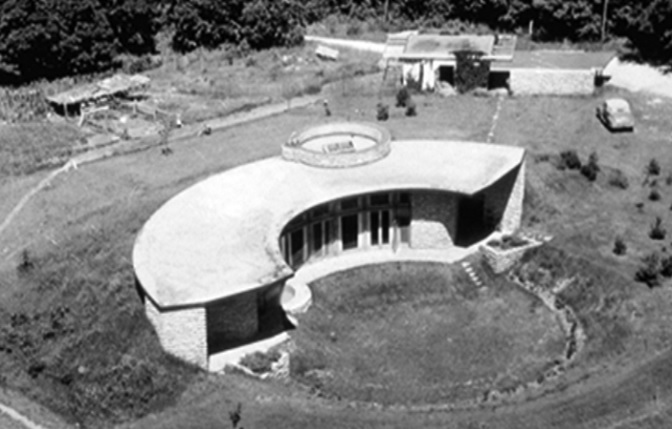

Ecco le immagini d’epoca della Jacobs 2, dove si vede benissimo l’intorno, il sito in cui è stato incastonato questo capolavoro.

Vista a volo d'uccello
Vista a volo d’uccello

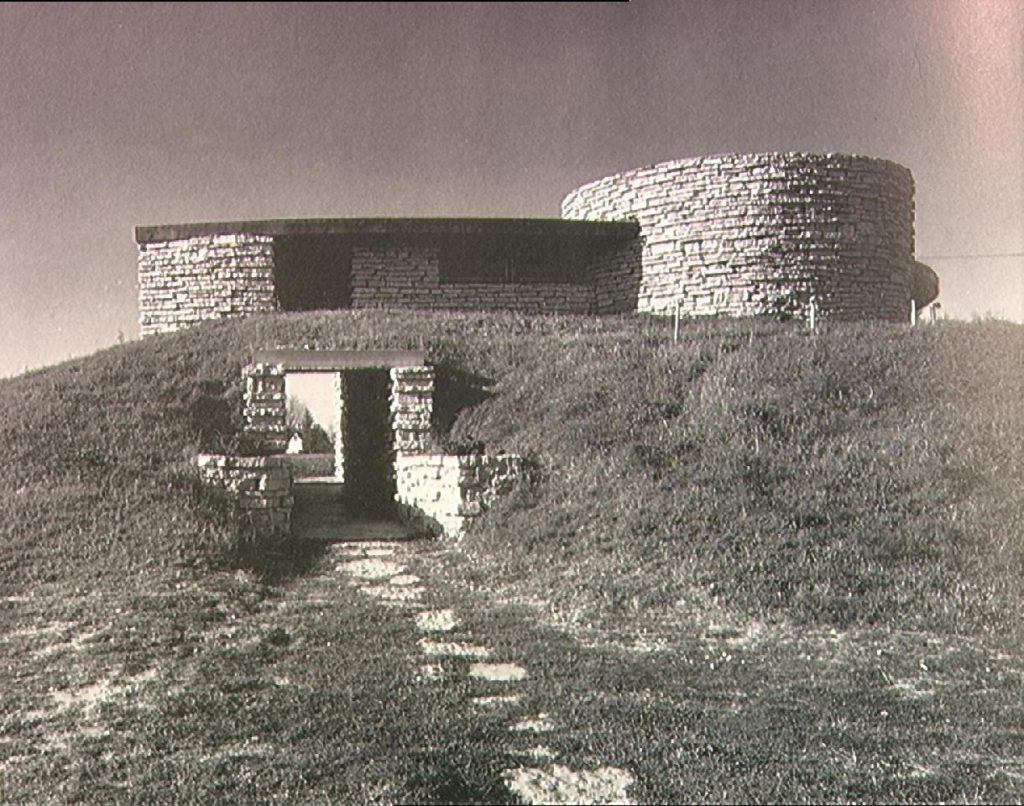

l'Accesso dal tunnel
l’Accesso alla Jacobs 2 avviene dal tunnel

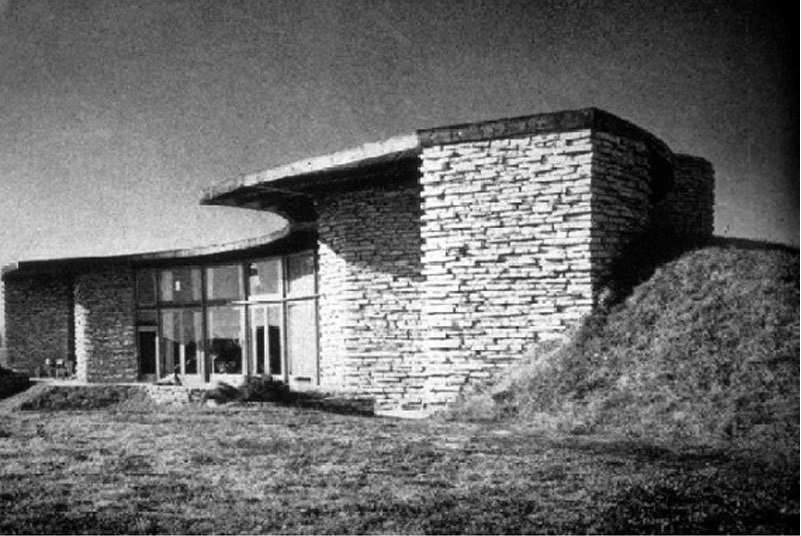

Jacobs 2-vista da Sud-Est
Vista da Sud-Est

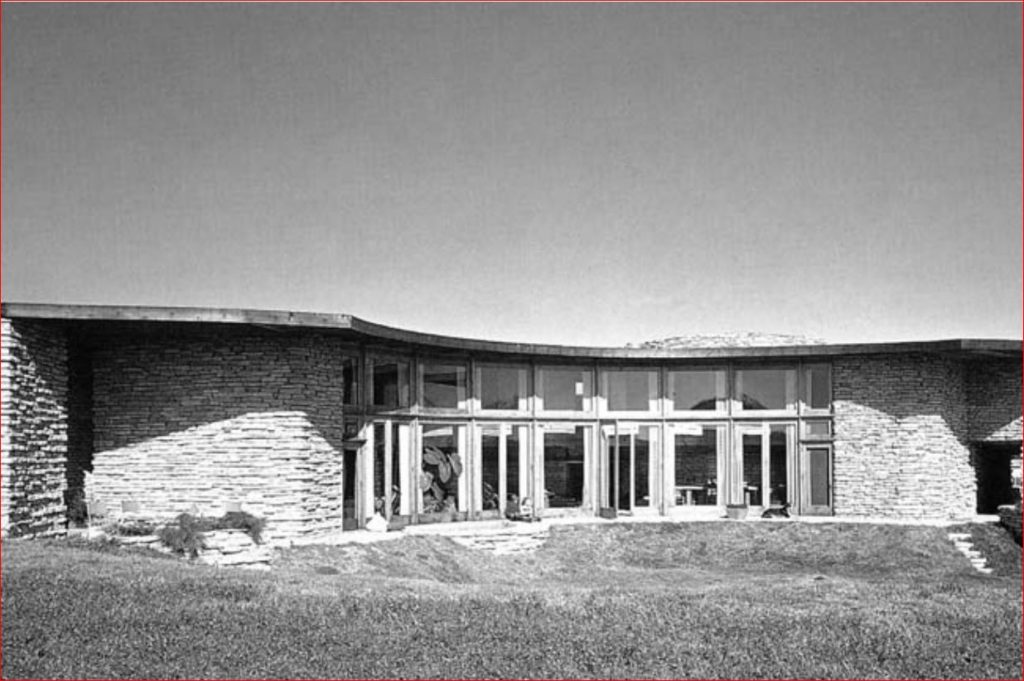

Jacobs 2-Vista da Sud-Ovest
Vista da Sud-Ovest

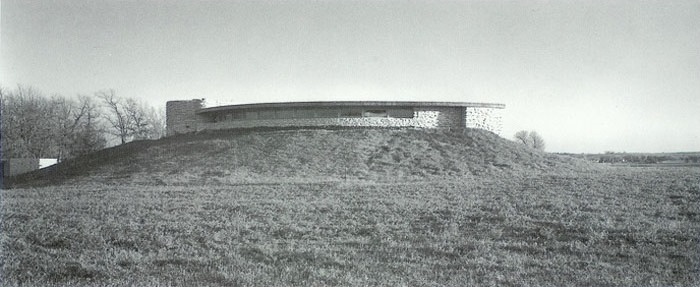

Jacobs 2-Vista da Nord
Vista da Nord

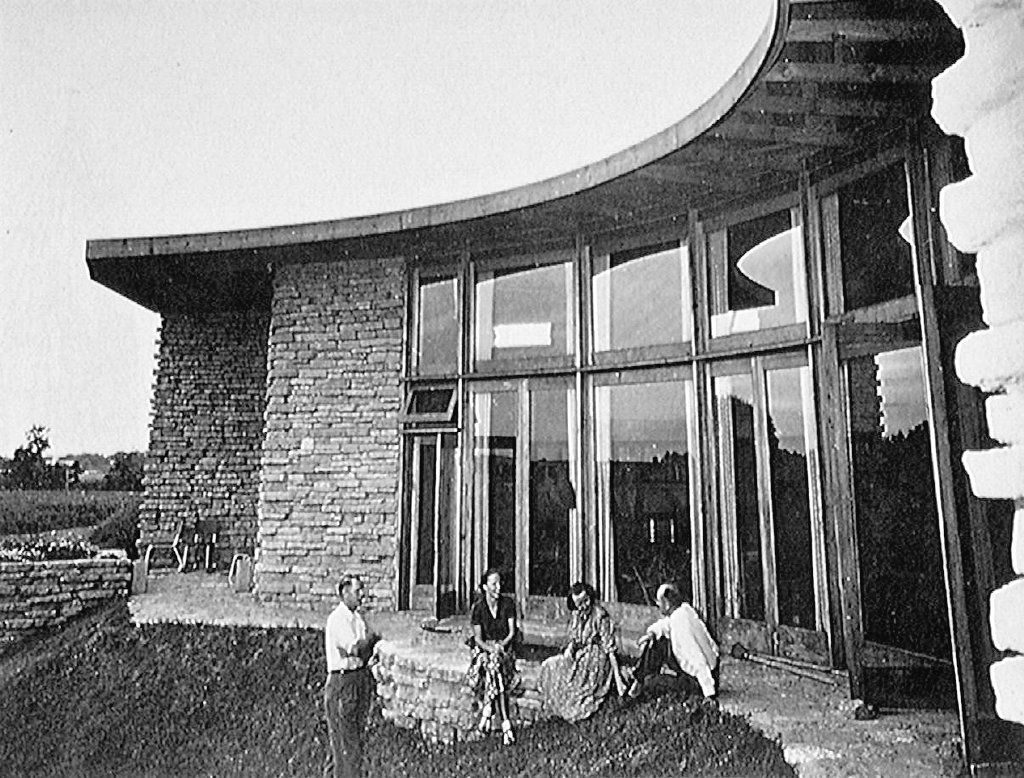

Vista della vetrata esposta a Sud
Vista della vetrata esposta a Sud

LA PRIMA SOLUZIONE NON ERA UN EMICICLO SOLARE

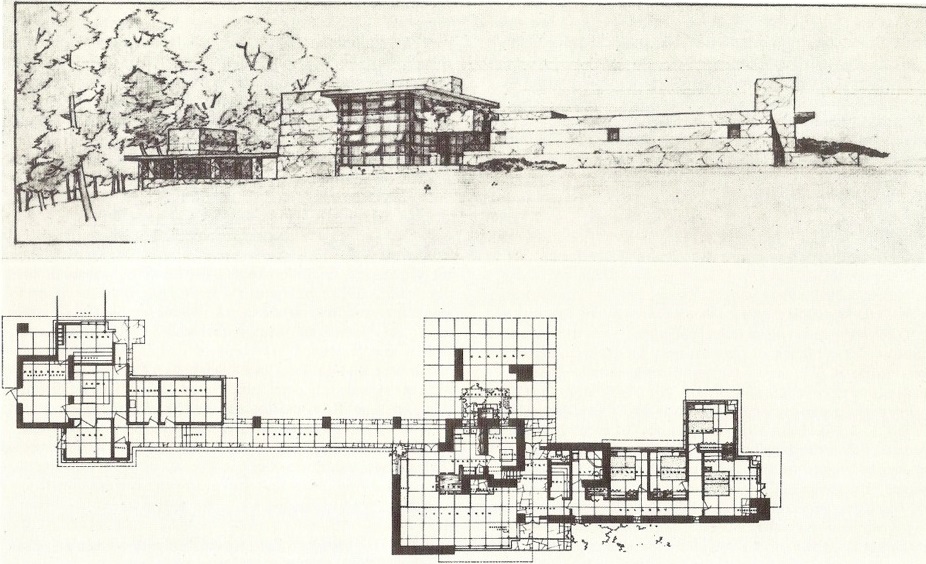

La prima soluzione della casa non piacque ai coniugi Jacobs, perché troppo grande e costosa. Eccola nell’immagine qui sotto:

Prima versione della Jacobs 2
Prima versione della Jacobs 2

Herbert Jacobs nel suo libro ha scritto: “Wright ci mostrò una prospettiva e una planimetria simili a questa nel dicembre 1943, dicendo che potevamo fare noi stessi gran parte della costruzione, ma decidemmo che era più elaborata di quanto ci sembrasse adatta a noi. Inoltre non invitava al modo di vita informale che avevamo imparato ad amare nella prima casa. Sebbene accettata da due clienti successivi, la casa non fu mai costruita.”

Wright rispose a questo rifiuto adattando gli stessi principi sviluppati nella Jacobs 1, ma questa volta orientando la progettazione ad una CASA SOLARE PASSIVA, cioè riscaldata e raffreddata in modo naturale, anche se poi era previsto comunque un impianto di riscaldamento a pavimento. Il 13 febbraio 1944 i coniugi Jacobs andarono a Taliesin Est per vedere la nuova soluzione, questa volta assolutamente originale e a FORMA DI EMICICLO.

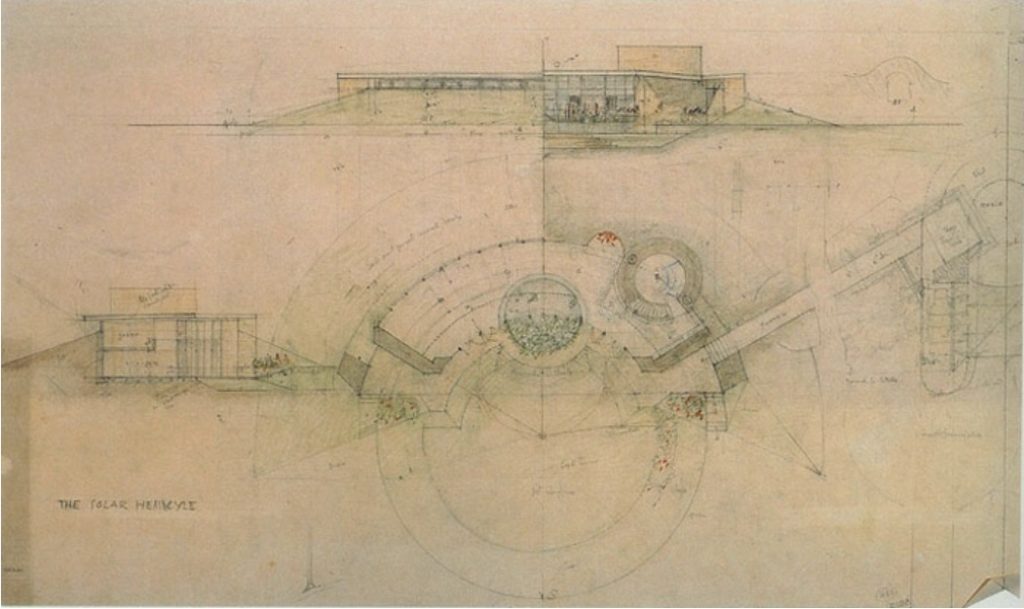

l’immagine sottostante mostra la soluzione preliminare dell’Emiciclo Solare. Notare che la vasca d’acqua circolare è in posizione centrale.

Emiciclo solare-soluzione preliminare
Emiciclo solare-Pianta della soluzione preliminare

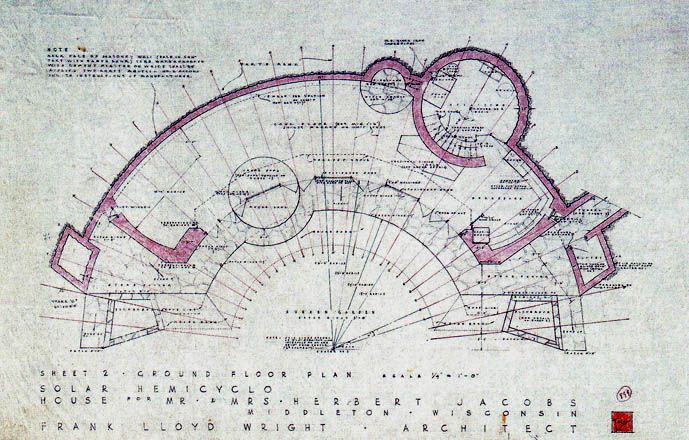

La pianta sottostante mostra la soluzione definitiva, quella che poi è stata costruita, con la vasca d’acqua spostata a sinistra.

Emiciclo solare-Pianta della soluzione definitiva
Emiciclo solare-Pianta della soluzione definitiva

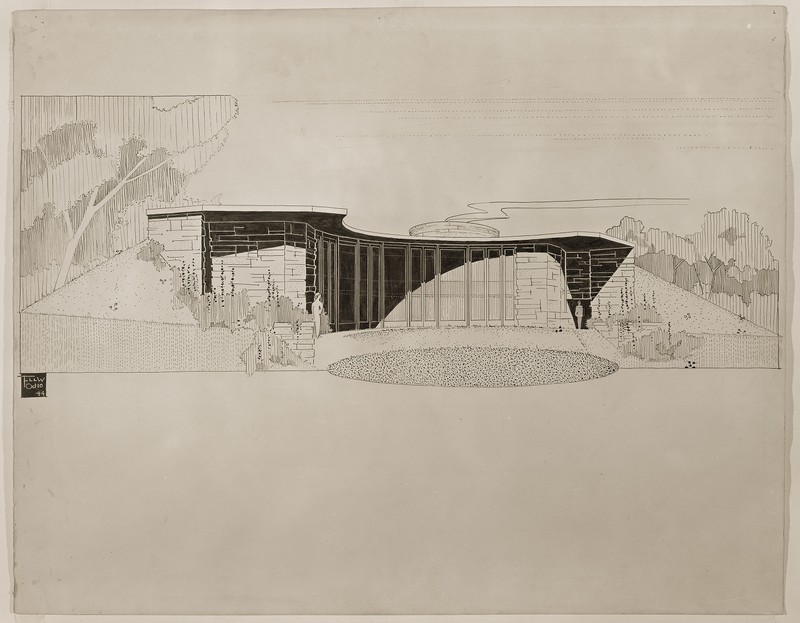

L’immagine sottostante mostra la prospettiva della soluzione definitiva.

Emiciclo Solare-Prospettiva della soluzione definitiva
Emiciclo Solare-Prospettiva della soluzione definitiva
